میز تست پیل سوختی هیدروژنی
1. معرفی محصول
این میز آزمایش پیل سوختی هیدروژنی به طور مستقل توسط شرکت ما ساخته و تولید شده است. برای آزمایش ولتاژ ثابت، جریان ثابت، قدرت، عملکرد و عمر پیل سوختی هیدروژنی استفاده می شود.
میز تست روی تجهیزاتی اعمال می شود که به طور خودکار وضعیت کار و شاخص های عملکرد پیل سوختی هیدروژنی کاربر را آزمایش می کند. این تجهیزات شامل میز تست موبایل و کابل های اتصال کمکی است و مجهز به دستگاه اگزوز زمان بندی هیدروژن، بار الکترونیکی قابل برنامه ریزی DC، منبع تغذیه دوگانه DC، فلومتر هیدروژن و سایر تجهیزات است.
این تجهیزات به افراد حرفه ای نیاز دارد تا آن را به موقعیت عملیاتی منتقل کرده و آن را تعمیر کنند، کابل را به دستگاه آزمایش شده وصل کنند، منبع تغذیه و منبع گاز را بررسی کنند و نرم افزار را طبق دستورالعمل های نمایش داده شده توسط رایانه راه اندازی کنند. این سیستم می تواند به طور خودکار شرایط آزمایش را تنظیم کند، نتایج آزمایش را به دست آورد، و نتایج آزمایش خروجی را می توان بر روی مانیتور رایانه نمایش داد و در صورت لزوم می تواند در رایانه یا درایو anUSB ذخیره شود.
2.Parameter محصول
پارامترهای میز تست پیل سوختی |
|
قسمت تامین گاز |
می توان با 16 بطری سیلندرهای 15 مگا پاسکال و 40 لیتری قرار داد |
دقت تست سنسور فشار، سنسور دما و رطوبت و دبی سنج بهتر از ± 0.5٪ است. |
|
دستگاه کاهش فشار دو مرحله ای را اتخاذ کنید، فشار هر مرحله را می توان تنظیم کرد، که دقت و قابلیت اطمینان آن را تضمین می کند. |
|
فلومتر در بخش فشار متوسط نصب شده است که برای بررسی جریان آنی و تجمعی مناسب است. |
|
ورودی و خروجی شیر برقی، با شیرهای اتوماتیک و دستی، از جمله خطوط لوله و شاخه های خارجی. |
|
قسمت منبع تغذیه DC |
می تواند برق DC دو مداره، ولتاژ 0-60 ولتی قابل تنظیم، محدوده جریان 0-5A را ارائه دهد |
قسمت را بار می کند
|
قسمت بار شامل بار الکترونیکی قابل برنامه ریزی، میزبان کامپیوتر و نمایشگر صنعتی است |
حداکثر توان: 3000 وات، حداکثر جریان: 500 آمپر، حداکثر ولتاژ: 500 ولت |
|
پشتیبانی از بار سنکرون 16 بار برای پاسخگویی به نیازهای آزمایشی منبع تغذیه خروجی چند کاناله |
|
پشتیبانی از موازی سازی همزمان 16 بار برای رفع نیازهای افزایش توان منبع تغذیه تک خروجی |
|
نمونه برداری همزمان 500 کیلوهرتز، 10 هرتز، 100ua، خروجی با وضوح پایدار 0.1mv. |
|
اندازه گیری امواج ولتاژ / جریان (VPP / IPP)، مقدار پیک (VP + / IP +) و مقدار دره (VP - / IP -). |
|
چهار حالت عملیاتی اصلی: جریان ثابت، ولتاژ ثابت، توان ثابت و مقاومت ثابت. |
|
پشتیبانی از عملکرد شبیه سازی LED واقعی |
|
پشتیبانی از اندازه گیری اثر بار |
|
پشتیبانی از اندازه گیری زمان (زمان بندی) |
|
پشتیبانی از تست حفاظت اضافه ولتاژ (OVP). |
|
پشتیبانی از عملکرد شبیه سازی اتصال کوتاه |
|
از مقاومت داخلی باتری و تست باتری پشتیبانی کنید. |
|
پشتیبانی از توابع von و Voff |
|
پشتیبانی از تست حفاظت اضافه ولتاژ (OVP). |
|
پشتیبانی از اندازه گیری اثر بار |
|
پشتیبانی از خروجی نظارت بر شکل موج فعلی |
3.ویژگی محصول و برنامه
ویژگی های محصول:
کاملا یکپارچه و جمع و جور
کنترل دقیق جریان گاز
کنترل دقیق دما و رطوبت
بار الکترونیکی دقیق برای پیل سوختی
عملکردهای امنیتی چندگانه
نرم افزار دارای عملکردهای کامل است.
برنامه های کاربردی:
مناسب برای PEMFC تک سلولی.
4.جزئیات محصول

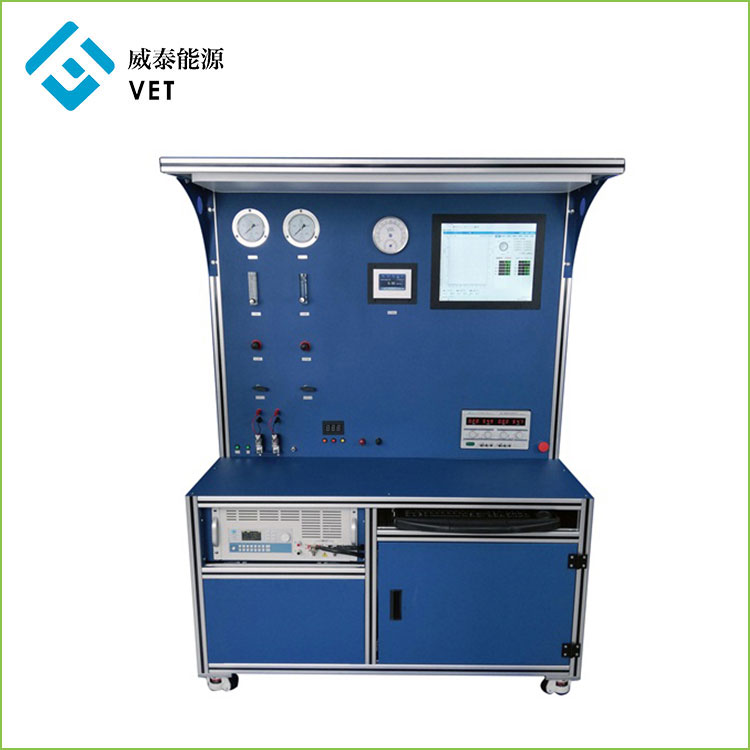

معرفی اجزای سیستم
عدد |
نام |
1 |
فشار سنج هیدروژن |
2 |
فشار سنج هوا |
3 |
هیگروترموگراف |
4 |
دبی سنج هیدروژن |
5 |
صفحه نمایش |
6 |
چراغ جلو |
7 |
فلومتر هیدروژن روتور |
8 |
فلومتر هوا روتور |
9 |
شیر تنظیم فشار هیدروژن |
10 |
تنظیم کننده فشار هوا |
11 |
سوئیچ هیدروژن |
12 |
سوئیچ هوا |
13 |
کلید روشنایی |
14 |
کلید شیر برقی |
15 |
شیر برقی (سمت چپ ورودی، سمت راست اگزوز است) |
16 |
نمایش زمان اگزوز (قابل تنظیم) |
17 |
منبع تغذیه با تنظیم DC قابل تنظیم |
18 |
دکمه Scram |
19 |
بارگذاری ورودی منفی |
20 |
ورودی مثبت را بارگیری کنید |
21 |
بار الکترونیکی DC قابل برنامه ریزی |
22 |
موش |
23 |
صفحه کلید |
24 |
میزبان کامپیوتر |
25 |
چرخ |
بخش تامین گاز هیدروژن عبارت است از:
1-فشار سنج هیدروژن:، فشار هیدروژن را نشان می دهد
4-متر جریان هیدروژن: برای نمایش جریان لحظه ای هیدروژن، جریان تجمعی استفاده می شود.
7-دبی سنج روتور هیدروژن: جریان هیدروژن را تنظیم کنید، خلاف جهت عقربه های ساعت را افزایش دهید و در جهت عقربه های ساعت کاهش دهید، قابل تنظیم از 0-10 لیتر در دقیقه جریان.
9- شیر تنظیم فشار هیدروژن: فشار هیدروژن را تنظیم کنید، در خلاف جهت عقربه های ساعت پایین بیاورید، در جهت عقربه های ساعت بزرگتر، فشار 0-0.4 MPa قابل تنظیم.
11- کلید هیدروژن: برای باز و بسته کردن خروجی هیدروژن استفاده می شود.
14-سویچ شیر برقی: روشن بودن شیر برقی کنترل.
15-شیر برقی: برای کنترل اگزوز بازه هیدروژن استفاده می شود، سمت چپ دریچه ورودی، سمت راست دریچه اگزوز است.
16-نمایش زمان اگزوز (قابل تنظیم): کنترل باز و بسته شدن شیر برقی در یک سیکل زمانی باز و بسته، سه کلید: انتخاب حالت، کلید، کلید تفریق.
قسمت تامین هوا عبارت است از:
2-فشار سنج هوا: نمایش فشار هوا
فلومتر 8-روتور هوا: جریان هوا را تنظیم کنید، خلاف جهت عقربه های ساعت افزایش دهید و در جهت عقربه های ساعت کاهش دهید، قابل تنظیم از 0-10 لیتر در دقیقه جریان.
10-تنظیم کننده فشار هوا: تنظیم فشار هوا، پایین آوردن خلاف جهت عقربه های ساعت، بزرگتر در جهت عقربه های ساعت، فشار 0-0.4 MPa قابل تنظیم.
12-کلید هوا: خروجی هوا را باز و بسته کنید
بخش بار عبارت است از:
5-صفحه نمایش
پورت ورودی 19 و 20 بار
بار الکترونیکی 21-DC
24-میزبان کامپیوتر
بار الکترونیکی را می توان با پنل یا کامپیوتر انتهایی کار کرد.
قسمت منبع تغذیه:
17- منبع تغذیه تنظیم شده DC قابل تنظیم
