Vet Energy یکی از پشته های سلول سوختی خنک کننده هوای 1700 واتی چین برای تولید کنندگان و تامین کنندگان پهپاد است. کارخانه ما در ساخت پشته سلول سوختی 1700 واتی برای پهپاد تخصص دارد. ما به اصل کیفیت گرایی و اولویت مشتری پایبند هستیم، از نامه ها، تماس ها و تحقیقات شما برای همکاری تجاری صمیمانه استقبال می کنیم.
CHIVET یکی از پیلهای سوختی خنککننده هوای 1700 واتی چین برای تولیدکنندگان و تامینکنندگان پهپاد است.
این پشته پیل سوختی هیدروژنی برای UVA با چگالی توان 888w/kg مشخص شده است.
ماژولهای پیل سوختی پهپاد سبک وزن و متراکم ما به مشتریان این امکان را میدهند که محدودیتهای فناوری باتری سنتی را دور بزنند و زمان و برد پرواز پهپاد را به طور قابل توجهی افزایش دهند و در عین حال برق DC تمیز را در بستهای قوی و سبک تولید کنند.
ماژولهای نیرو سلول سوختی پهپاد ما (FCPM) برای طیف گستردهای از کاربردهای تجاری حرفهای، از جمله بازرسی دریایی، جستجو و نجات، عکسبرداری هوایی و نقشهبرداری، کشاورزی دقیق و موارد دیگر ایدهآل هستند.

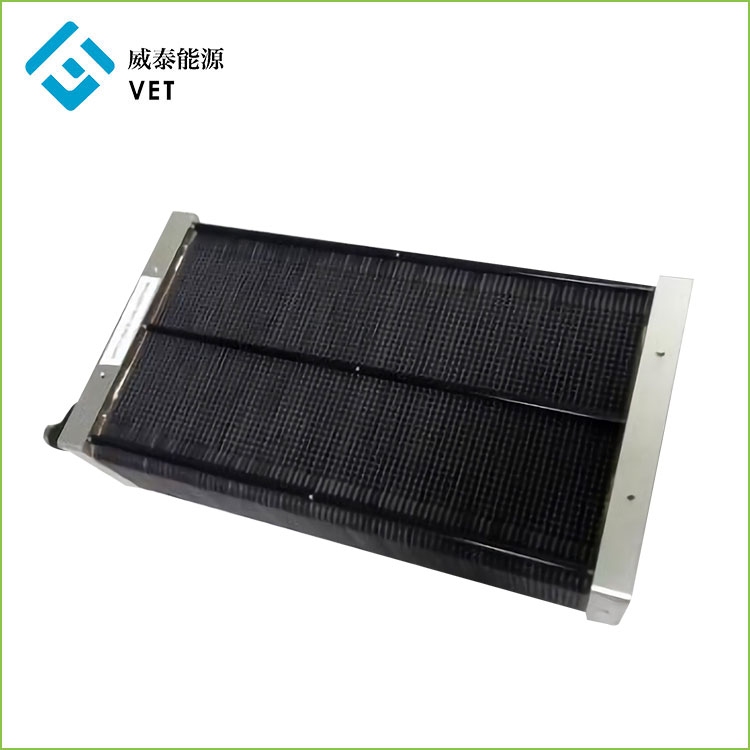

پشته سلول سوختی خنک کننده هوا 1700 وات برای پهپاد
1. معرفی محصول
این پشته پیل سوختی هیدروژنی برای UVA با چگالی توان 888w/kg مشخص شده است.
عملیات بر روی هیدروژن خشک و هوای محیط
ساخت و ساز تمام سلولی فلزی مقاوم
ایده آل برای هیبریداسیون با باتری و/یا ابرخازن
â € ¢ دوام و قابلیت اطمینان برای
گزینه های پیکربندی چندگانه ارائه راه حل های مدولار و مقیاس پذیر
طیف وسیعی از گزینه های پشته برای مطابقت با نیازهای مختلف برنامه
â €¢ امضای حرارتی و صوتی کم
اتصالات سری و موازی امکان پذیر است
سیستم پیل سوختی خنک کننده هوا 1700 وات
سیستم پیل سوختی شامل: پشته، واحد مدیریت توان، فن، شیر برقی، سنسور دما، سنسور دما و رطوبت و نرم افزار کنترل می باشد.
نمودار سیستم پیل سوختی خنک کننده هوا 1.7 کیلووات
2. پارامتر محصول (مشخصات)
2.1 پارامتر پشته پیل سوختی خنک کننده هوا 1700 وات
|
||||
این پشته پیل سوختی با چگالی توان 888w/kg مشخص شده است. می توان از آن در برنامه های سبک وزن، کم مصرف و یا در منبع برق قابل حمل استفاده کرد. اندازه کوچک آن را به برنامه های کوچک محدود نمی کند. برای پشتیبانی از برنامههای مصرف انرژی بالا، میتوان چندین پشته را تحت فناوری BMS اختصاصی ما به هم متصل کرد و بزرگتر کرد. |
||||
پارامترهای H-48-1700 |
||||
پارامترهای خروجی |
قدرت امتیازی |
1700 وات |
||
ولتاژ محاسبه شده |
51 ولت |
|||
جریان رتبه بندی شده |
33A |
|||
محدوده ولتاژ DC |
43-85 ولت |
|||
بهره وری |
‰¥50% |
|||
پارامترهای سوخت |
خلوص H2 |
≥99.99%(CO<1PPM) |
||
فشار H2 |
0.045~0.07Mpa |
|||
مصرف H2 |
21.6 لیتر در دقیقه |
|||
پارامترهای محیطی |
دمای محیط عملیاتی |
-5~45℃ |
||
رطوبت محیط عملیاتی |
10% ~95% |
|||
دمای محیط ذخیره سازی |
-10~75℃ |
|||
سر و صدا |
‰¤55 دسی بل @ 3 متر |
|||
پارامترهای فیزیکی |
پشته اف سی |
24.1 (L) * 14.9 (W) * 6.9 (H) |
پشته اف سی |
2.2 کیلوگرم |
ابعاد ¼ ˆ سانتی متر) |
وزن (کیلوگرم) |
|||
سیستم |
24.1 (L) * 14.9 (W) * 229 (H) |
سیستم |
4 کیلوگرم |
|
ابعاد(cm) |
وزن ¼ ¼ کیلوگرم |
(از جمله طرفداران و BMS) |
||
تراکم قدرت |
686W/L |
تراکم قدرت |
888W/KG |
|
حجم |
بر حسب وزن |
منحنی پلاریزاسیون پشته 1.7kw
2.2 اجزای سیستم پیل سوختی
2.2.1 اجزای کمکی کلیدی (BMS) -- سیستم مدیریت پیل سوختی
سیستم مدیریت توان ویژه برای پشته پهپاد هیدروژنی می تواند کنترل از راه دور و کسب اطلاعات سیستم پیل سوختی را تحقق بخشد. این می تواند هیبریدی هوشمند با باتری ثانویه و همچنین شارژ تطبیقی برای باتری ثانویه باشد، این یک فناوری اصلی در زمینه کاربرد باتری سلول سوختی است.
2.2.1 پارامترهای استاندارد سیستم مدیریت پیل سوختی Chivet2022 |
|||
|
|||
کارایی ورودی |
حداکثر جریان ورودی در انتهای FC |
80A |
|
حداکثر ولتاژ ورودی در انتهای FC |
80 ولت |
||
حداکثر جریان ورودی انتهای باتری هیبریدی |
80A |
||
حداکثر ولتاژ ورودی انتهای باتری هیبریدی |
80 ولت |
||
انتهای ورودی دمای چهار کانال |
-60℃-150℃ |
||
یک کانال ورودی دما و رطوبت محیط |
-60℃-150℃RH30~100% |
||
انتهای ورودی فشار دو کاناله |
0-100MPa |
||
پایان دریافت سیگنال پالس دو کاناله |
برای اندازه گیری سرعت فن یا پمپ استفاده می شود |
||
خروجی عملکرد |
جریان خروجی هیبریدی |
حداکثر 80 آمپر برای عملکرد طولانی مدت، مقدار پیک آنی 150 آمپر (5 دقیقه) |
|
حداکثر ولتاژ انتهای خروجی هیبریدی |
80 ولت |
||
دو خروجی تنظیم سرعت عرض پالس PWM |
تنظیم سرعت 0 ~ 100٪، هوای خنک کننده را کنترل کنید فن یا پمپ گردش خنک کننده. |
||
یک خروجی برق رطوبت |
ولتاژ 5 ولت، حداکثر جریان 5 آمپر |
||
یک خروجی برق فن خنک کننده |
ولتاژ 12 ~ 36 ولت، حداکثر جریان 10A |
||
توان خروجی یک پمپ آب گردشی خنک کننده |
ولتاژ 12 ~ 36 ولت، حداکثر جریان 10A |
||
توان خروجی شیر برقی ورودی گاز پشته یک طرفه |
ولتاژ 12 ولت ~ 36 ولت، حداکثر جریان 3 آمپر |
||
خروجی برق شیر برقی خروجی گاز پشته یک طرفه |
ولتاژ 12 ولت ~ 36 ولت، حداکثر جریان 3 آمپر |
||
خروجی برق بار خارجی |
ولتاژ 12 ولت ~ 36 ولت، حداکثر جریان 6 آمپر |
||
خروجی برق کنترل پرواز |
ولتاژ 12 ولت ~ 48 ولت، حداکثر جریان 3 آمپر |
||
درگاه خروجی برق Stand by |
حداکثر جریان 5A |
||
دو پورت ارتباطی |
485/TTL |
||
پشتیبانی از توابع نرم افزار |
نمایشگر: ولتاژ پیل سوختی، جریان، توان خروجی و دما؛ هیبریدی الکتریک ولتاژ سلول، جریان تخلیه شارژ و توان خروجی؛ کل توان خروجی سیستم؛ محیط دما و رطوبت؛ سرعت فن خنک کننده؛ فشار مخزن ذخیره هیدروژن و فشار گاز در باتری قدرت |
جریان ثابت یا شارژ تطبیقی عملکرد سلول سوختی را می توان انتخاب کرد و حداکثر جریان شارژ 25 آمپر است (ماژول شارژ مجهز به فن خنک کننده است) |
|
کنترل: شیرهای برقی ورودی و خروجی گاز. حالت شارژ باتری ثانویه و شارژ مقدار فعلی، تنظیم شرایط شارژ؛ تنظیم سرعت فن خنک کننده و شرایط کنترل دما درست شد؛ تنظیم سرعت پمپ آب خنک کننده و شرایط کنترل دما؛ سنسور فشار گاز |
|||
ویژگی های محیطی |
دمای کاری |
-45-60℃ |
|
رطوبت محیط کار |
0-100٪ |
||
رطوبت محیط ذخیره سازی |
-75℃-75c |
||
پارامترهای فیزیکی |
اندازه |
160*120*45 میلی متر |
|
وزن |
480 گرم |
||
|
|||
2.2.2 بطری ذخیره هیدروژن |
|||
فشار کاری |
35 مگا پاسکال |
|
|
جلد |
12 لیتر |
||
اندازه |
D196*L532 |
||
وزن |
3.85 کیلوگرم |
||
طول عمر |
500 بار باد و باد کنید |
||
|
|||
2.2.3 شیر برقی |
|||
ولتاژ محاسبه شده |
DC24V |
|
|
جریان نامی |
120+-15% میلی آمپر |
||
دامنه فشار |
0-90 کیلو پاسکال |
||
قدرت |
<2w |
||
دمای کار |
0C-55℃ |
||
وزن |
50 گرم |
||
طول عمر |
100000 بار سوئیچ کنید |
|
|
|
|
|
|
2.2.4 فن خنک کننده |
|
|
|
قدرت نامی |
57.6w DC48V/1.2A |
|
|
دمای کار |
-20℃-70℃ |
||
سرعت |
14900 R/min |
||
اندازه |
91*91*38mm |
||
نرخ جریان |
5.1 متر مکعب در دقیقه |
||
سر و صدا |
40 دسی بل |
||
طول عمر |
70000h/40℃ |
||
|
|||
2.2.5 سیستم کنترل فن خنک کننده کوچک |
|||
قدرت نامی |
1.44 وات DC24V/0.06A |
|
|
سرعت |
5000 R/min |
||
اندازه |
30*30*10 میلی متر |
||
وزن |
8 گرم |
||
سر و صدا |
16 دسی بل |
||
طول عمر |
28000h/40℃ |
3. کاربرد محصول و اصل کار
توسعه بسته قدرت پهپاد که پیل سوختی PEM
(در دمای بین -10 تا 45 درجه سانتیگراد کار می کند)
ماژولهای نیرو سلول سوختی پهپاد ما (FCPM) برای طیف گستردهای از کاربردهای تجاری پهپاد حرفهای، از جمله پهپاد بازرسی دریایی، پهپاد جستجو و نجات، عکسبرداری هوایی و پهپاد نقشهبرداری، پهپاد کشاورزی دقیق و غیره ایدهآل هستند.
سلول های سوختی از واکنش های الکتروشیمیایی برای تولید برق بدون احتراق استفاده می کنند. پیل های سوختی هیدروژنی هیدروژن را با اکسیژن هوا ترکیب می کنند و تنها گرما و آب را به عنوان محصولات جانبی ساطع می کنند. آنها نسبت به موتورهای احتراق داخلی کارآمدتر هستند و برخلاف باتری ها نیازی به شارژ مجدد ندارند و تا زمانی که سوخت داشته باشند به کار خود ادامه می دهند.
سلولهای سوختی پهپاد ما با هوا خنک میشوند و گرما از پشته سلولهای سوختی به صفحات خنککننده هدایت میشود و از طریق کانالهای جریان هوا خارج میشود و در نتیجه یک راهحل انرژی ساده و مقرون به صرفه ایجاد میشود.
یکی از اجزای اصلی پیل سوختی هیدروژنی گرافیت استصفحه دوقطبی. در سال 2015، VET با مزایای تولید صفحات دوقطبی گرافیتی وارد صنعت پیل سوختی شد. شرکت Miami Advanced Material Technology Co., LTD را تاسیس کرد.
پس از سالها تحقیق و توسعه، دامپزشکان دارای فناوری بالغ برای تولید سلولهای سوختی هیدروژنی خنک کننده هوا 10w-6000w، سلول سوختی هیدروژنی پهپاد 800w-3000w هستند، در مورد بزرگترین مشکل ذخیره انرژی انرژی جدید، ما این ایده را مطرح کردیم که PEM الکتریکی را تبدیل می کند. انرژی به هیدروژن برای ذخیره سازی و سلول سوختی هیدروژنی با هیدروژن الکتریسیته تولید می کند. می توان آن را با تولید برق فتوولتائیک و تولید برق آبی متصل کرد.
